CadAssis简介

CadAssis(cad坐标提取软件)是一款非常好用的绘图行业软件，可以帮你提取坐标，而且非常好用，容易制作。

CadAssis基本介绍

CadAssis是一个AutoCAD，主要用来解决AutoCAD和Excel之间的数据交换问题。AutoCAD和Excel分别以其强大的绘图功能和数据处理功能成为工程设计中不可或缺的两大软件工具。用Excel处理数据，用AutoCAD绘图已经成为大多数设计师的选择。有时需要将图形数据提取到Excel中进行处理。如何在AutoCAD和Excel之间有效、快速地传递数据，成为工作效率的关键。CadAssis在AutoCAD和Excel之间搭建桥梁，轻松实现AutoCAD和Excel之间的数据交换。

CadAssis软件特色

1.在AutoCAD中完成测量距离和读取某一点坐标的功能，并将结果写入Excel表格，在表格中可以指定书写项目和精度；

2.完成AutoCAD和Excel之间多段线节点坐标的相互指导；

3.从Excel中读取参数，在AutoCAD中反复执行一个命令，比SCRIPT更方便灵活；

4.通过在封闭区域内指定一个点来测量封闭区域的面积，类似于图案填充，结果可以写入Excel；

5.将Excel中的多行多列数据写入一列，可以按行转换，也可以按列转换；

6.从英寸到毫米的转换便于旧建筑图纸的阅读和传递。

CadAssis使用方法

不需要安装，但是CadAssis。exe、config和readme.txt文件是必不可少的。

1.设置:右键菜单并选择“设置”

1.1输出精度:指定输出精度(默认为三位小数)

1.2坐标系:勾选YOX指定工程坐标系的使用。

2 .普林的acad-> Excel，在Excel中指定放置坐标的起始单元格位置，然后按“-> Excel”。

选择一条多义线(可以是三维多义线，也可以是浅色多义线)，最后在Excel中看一下。

如果勾选了“-> Excel”按钮右侧的复选框，将同时输出PLine坐标。

相贯线的起点和终点坐标以及交点坐标。

3 .普林尼的Excel->阿卡德，在Excel中选择坐标值(两列用于2D，三列用于三维)，然后按

-> acadCadAssis将分别生成LWpline和3Dpline。

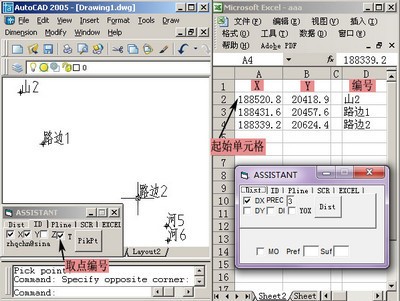

4.DIST和标识:从右键菜单中选择“距离”或“标识”，在Excel中指定一个活动单元格，并从面板中选中该框。

指定范围并在Cad屏幕上拾取两点(一点)。

5.SCR:从右键菜单中选择“SCR”，重复执行某个命令，有两种使用方式:

5.1从下拉选择框中选择命令:“文本”、“插入”、“圆”和“占点”是预设的。

四个命令。选择其中一个，并根据提示填写参数。需要更改参数，如文本插入起点和文本。

然后在Excel中按列填写内容，在程序面板上只能勾上对应输入字段右侧的复选框。

如果excel中相邻的两列是X和Y坐标，则需要勾选输入列右侧的第二个复选框。

“占点”用于公路路线设计中地面要素控制点的展示点，其参数设置已经预置，只是

在Excel中，将测量数据按点号、X坐标、Y坐标填入三列，选择要处理的。

数据，只是“画”。

5.2执行其他命令:在命令栏中填写需要重复执行的命令，注意将命令写成命令中可以执行的命令。

行执行的形式，如插入，应该写成& # 8221；-插入& # 8221；，和文字，可以直接填写& # 8221；正文& # 8221；此外，

命令可以缩写为以上两个命令可以写成& # 8221；-我& # 8221；、”dt & # 8221，para1至para10列根据命令要求。

顺序依次填写(需要填写多少，不必全部填写)，对于相同的参数，如文字要求。

高度和旋转角度这两个字可以直接在程序面板上填写，而有些命令在执行时需要输入，比如文字、

当您填写段落时，回车符使用由EnterMark指定的符号(您可以根据需要自行指定)。

* *注意:程序执行前，必须在Excel中选择所有需要处理的数据区域，程序只处理选中区域的数据。

当选择自动文本时，数据的第一行应该在Excel中选择，程序每次“绘制”都会读取一行

数据，执行一次& # 8221；命令& # 8221；命令自动移动到Excel中的下一行。这种方式

是一系列已知的点坐标，用& # 8221；zoom & # 8221依次写，一般不用。

6.Conv:从右键菜单中选择“Conv”，在左侧文本框中输入英文大小，在右侧文本框中显示对应的毫米值。

刻度和英寸用小数点分开，带分数的整数用空格分开，只有刻度或英寸。

小数点不能省略。输入格式:

1英尺3英寸& # 8212；—–1.3

2英尺& # 8212；——–2.

15英寸& # 8212；——- .15

3/8英寸& # 8212；——.3/8

1英尺1英寸和3/8英寸& # 8212；1.1 3/8

说明:每个控件上的大部分文字都是英文缩写，甚至没有文字。请将鼠标指针停留在控件上一会儿，描述文本就会出现。
