beta cae systems

beta cae systems简介

beta cae systems 21是一款专业的CAE软件，用户可以在软件设计模型，可以在软件分析模型，可以在软件设计加工方案，可以在软件管理设计数据，可以协同编辑工作，您可以在软件建立仿真实验，提供一个管理工具帮助您管理仿真数据，可以在软件分类管理模型数据，可以生成结果报告，各种模型和零件设计的数据都可以在该软件上管理，您可以将软件连接到数据库使用，方便通过在输入任务后立即自动分配任务来提高生产率!

beta cae systems 21是一款专业的CAE软件。用户可以在软件中设计模型，在软件中分析模型，在软件中设计处理方案，在软件中管理设计数据，以及在编辑中进行协作。您可以在软件中设置仿真实验，提供管理工具帮助您管理仿真数据，在软件分类中管理模型数据，生成结果报告，并在此软件中管理各种模型和零件设计的数据。你可以

beta cae systems 21破解文件新版特色

1、VMAP

VMAP文件是ITEA·VMAP项目的目标，这是一个通用的材料数据交换接口，目的是在不丢失任何东西的情况下将一个模拟的结果传输到下一个。

从v21.0.0开始，支持该VMAP接口标准的v0.4.0。

支持以下内容的读写:

和壳牌固体元素。

应力、等效塑性应变、厚度、温度和位移结果。

此外，它还支持通过将Epilysish 5转换为VMAP，将Epilysis .h5结果文件转换为VMAP .h5结果文件。

在输入过程中，所有支持的结果将被转换为NASTRAN关键字(例如，位移结果将被转换为NASTRAN统计过程控制)，因此可以轻松设置Epilysis模拟。

[从ANSA v21.0.0生效]

2.计算机辅助设计导入/导出

文件

输出模型定义[PLMXML]

现在，存储在零件类别“零件/零件/可变条件/可变条件值”下的可变条件将被导出到PLMXML文件中。

3.模型浏览器

结构形状

在该配置中，组的所有部分都变成唐& # 8217；t，父组将自动变为Don & # 8217t，尽管它不包含任何变体条件。

4.细节

建模[零件类型]

零件类型为ANSAPART创建了一个新的种类，它根据零件的制造过程存储关于零件状态的信息。默认情况下，可接受的值为:未定义、钣金、铸造、紧固件。

您可以添加新的接受值，也可以从别名模型bw服务器设置>:零件类型接受值>中添加新的接受值。编辑.

[从ANSA v21.0.0生效]

5.接口集

接口集现在可以在传统子系统之间手动传输。

产品树编辑器/输入模型定义

现在，大型PLMXML文件的导入时间大大减少。

6.数据管理

普通

从现在开始，当DM功能日志窗口弹出时，将焦点设置在关闭按钮上，按回车键直接关闭窗口。

DM浏览器

子系统

新选项比较工具>；比较选定项目可以比较两个选定的子系统。

从现在开始，当您按任何列(例如，内容列)对任何数据挖掘浏览器选项卡的列表进行排序时，将自动按数据挖掘修改周期的升序进行第二次排序，以扩展任何分组级别，数据挖掘项目将按它们在数据挖掘中修改的顺序显示。

从现在开始，列表框中将显示标记项目的数量。

beta cae systems 21破解文件安装破解

1.下载软件后，打开BETA_CAE_s_v21.0.1_win_x.msi执行安装，接受软件协议，点击高级进入高级设置。

2.提示软件安装选项，并为此机器的所有用户选择第二次安装。

3.提示软件的安装地址C:Pgram Files (x86)BETA_CAE_s，可以自己设置其他地址。

4.小编将软件安装到E驱动器，然后单击下一步。

5.如图所示，输入localhost。

6.有关软件的安装内容，请单击“下一步”。

7.提示软件安装进度条，等待主程序安装结束。

8.已安装BETA_CAE_s。单击完成。

9.打开Crack文件夹，将shared_v20.1.0复制到软件安装地址的替换文件夹中，E驱动器中安装了小编的软件。

10.打开ansa_win.exe启动软件。

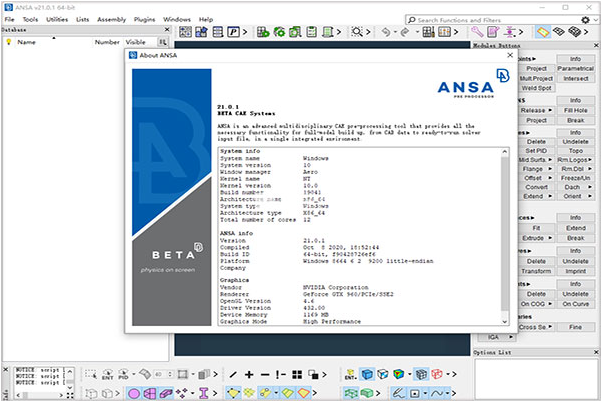

11.如图所示，软件现在已经激活。如果你能使用这个软件，请下载！

beta cae systems 21破解文件使用说明

1.介绍

本文档是ANSA装配功能教程。本教程的目的是为ANSA的新手用户提供组装模型所需的一切。，用户应该能够根据需要创建连接并将它们应用于模型。本教程重点介绍钣金零件的装配。先决条件是基本的ANSA函数，如几何处理和表面网格。

指导用户执行一系列步骤，使用点焊和缝合组装模型。介绍了ANSA在连接方面最重要的作用。

点焊通过*部分进口到ANSA。xml文件。其余的点焊和接缝线直接在模型上创建。此外，在整个过程中，创造了一系列平滑的连接。

1.1。先决条件建议阅读“帮助”>“入门”和“基本ANSA”教程，以熟悉ANSA界面和术语。用户还必须了解基本的ANSA函数，如几何处理和表面网格划分。您还必须阅读《ANSA用户指南》的第2章和第9章。

1.2。描述问题的初始模型与连接和连通性无关。目标是连接模型的所有部分。为了显示功能，要使用的连接类型是常规的。

2.输入几何和连接

2.1。输入几何

打开input.ansa文件。PID视图模式下的初始模型如下。

2.2。xml文件ANSA中的输入连接支持不同的格式，例如VIP、VIP2和XML。您可以在用户脚本的帮助下导入任何其他格式。本教程提供了一个XML文件。文件是connections_to_insert.xml..

使用*插入*。xml文件

打开文件后，将显示“读取连接参数”窗口。

按“确定”继续。

生成的文件应该看起来像图像。

！注意:数据库浏览器已更新为110个连接

3.处理连接

3.1。连接定义

导入连接后，必须首先由一个组进行验证。如果连接通过了要求的，它们就可以实现了。否则，必须先纠正。

注意:导入连接时，其FE表示不可用。实际上，只插入了关于位置和连接零件的信息。

在工具工具栏上，激活>连接。将出现一个连接窗口。

关于这些连接的几何位置、形状和连接可以做很多工作。

激活以下选项:

外部连接相交的星形部分的位置:特征角:20°；距特征的距离:0.5；距周边距离:0.5；区域1宽度:0；区域2宽度:0直径:空白双连接:按平均厚度:0.5；相同的相似性:75条等效连接曲线-表面距离。:5总厚度:突起附近5。:10法兰角度:20投影是否成功。:10零件数量

按执行运行。

运行后，将识别22个错误。进一步:

2个蜘蛛定位错误

1连接法兰角度不良

19个连接中只有一部分被引用。

选择仅定义了一个零件的19个错误，然后右键单击>:修复.

按下修复后，将显示连接管理器，其中已加载并选择了19个选定的连接。

！注意:连接管理器分为三个部分。顶部的第一部分显示了所列连接引用的零件和属。第二部分有一个连接列表，右边的第三部分有一个FE表示参数。

要仅确定部分连接的正确连接，请右键单击>“连接”>:自动连接，而不更改连接管理器窗口中的选择。

将出现“自动编辑参数”窗口。选择输出模式的模块标识，然后按确定。

现在应该用新的模块标识更新连接管理器。

退出连接管理器，并使用相同的参数再次运行“”。>:“连接”。

应确定五个错误:

3蜘蛛的位置不好，

1、用外法兰连接，

1角度不好。

外部法兰连接选择错误，右击>:修复.

将显示连接管理器，并且只选择一个连接。

选择与此连接相关的零件进行查看。显然，模块ID为6的部分与此连接无关，因此应该从其中删除。

使用连接管理器中零件部分的上下文菜单中的从链接中删除选项来删除冗余零件。

！注意:此错误是先前自动连接检测的结果。因为我们设置的距离大于点到冗余部分的距离。

退出连接管理器。

按下管理器的重新运行按钮。现在有三个错误:

蜘蛛的位置不好，而且

1角度不好。

注意:上一次更改消除了与蜘蛛定位不良相关的错误。

选择角度差的连接并显示其位置。显然，这种连接不在法兰上，因此不应存在于模型中。使用上下文菜单的“仅显示”选项隔离屏幕上的连接。

按组件工具栏中的“擦除”按钮选择此连接。用鼠标中键确认删除。

您也可以使用“连接”上下文菜单中的“删除”选项来删除连接。

按下管理器的重新运行按钮。只剩下一个错误了。指蜘蛛定位差。

按下“全部”按钮，使所有内容可见。扩大这种联系。为了解决这个问题，连接应该移动到法兰的中间。

使用工具工具栏>“转换”:移动功能将连接移动到正确的位置。选择并设置适当的转换矢量。

按+和完成退出功能。

最后，运行检查>命令。连接以确保没有错误，并且“检查”窗口为绿色。
