StarUML

StarUML简介

StarUML是一款开放源代码项目编程工具，旨在开发在Win平台上运行的快速灵活可扩展，功能丰富且可免费使用的UML/MDA平台;UML不断扩展由OMG(对象管理组)管理的标准;最近，UML 2.0发布了，StarUML支持UML 2.0，并将支持最新的UML标准;StarUML同时也是一个复杂的软件建模器，旨在支持敏捷和简洁的建模;它为用户提供了主要特有:多平台支持(MacOS、Windows和Linux)，UML 2。x符合标准，SysML支持，实体关系图(ERD)，数据流图(过程)，流程图图，多个窗口，现代的用户体验，黑暗与光明主题，视网膜(高dpi)显示支持，MacP P的触摸条支持，模型驱动的开发，开放api，各种第三方扩展，异步模型验证，导出到HTML文档，自动更新!

StarUML是一个开源项目编程工具，旨在开发一个快速、灵活、可扩展、功能强大、在Win平台上免费使用的UML/MDA平台。UML不断扩展OMG(对象管理组)管理的标准；最近发布了UML 2.0，StarUML支持UML 2.0，并将支持最新的UML标准；StarUML也是复杂软件建模师，旨在支持敏捷简洁的建模；它为用户提供了主要功能:多平台支持(MacOS、Windows和Linux)、UML 2。x符合标准，支持SysML，实体关系图(ERD)，数据流程图(流程)，流程图，多窗口，现代用户体验，明暗主题，支持视网膜(高dpi)显示，支持MacP P的触摸条，模型驱动开发，开放api，各种第三方扩展，异步模型验证，导出到HTML文档并自动更新！

StarUML软件功能

UML 2与UML 2.x标准元模型和图兼容:

类、对象、用例、组件、部署、复合结构、序列、通信、状态图、活动和概览图。

创建实体关系图(ERD)、数据流图(DFD)和流程图的附加图。

跨平台支持

在包括苹果操作系统、视窗和Linux在内的多个平台上使用相同的UX。

视网膜显示支持

支持视网膜(高DPI)显示，所有图表、文本和图标都非常清晰，可以导出为高DPI图像(PNG和JPEG)。

扩展标记

轻松发现和安装第三方扩展。许多扩展都是开源的，并且托管在Github上。分叉一个自己做。

模型驱动开发

建模数据以非常简单的ON格式存储。

因此，它可以很容易地用于通过用户定义的模板(mdgen)生成自定义代码。

快速建模

支持快速编辑中的多种速记，并立即创建元素和关系，如子类、支持接口等。

黑暗和光明的主题。

支持深色和浅色主题，因此您可以选择更舒适的主题。

自动更新

StarUML自动最新更新，无需再手动下载安装。

代码工程

通过开源扩展支持主要编程语言(包括Java、C#和C ++)的代码生成和逆向工程。

StarUML软件特色

为打开应用编程接口

允许使用HTML5、CSS3、JavaScpt、Node.js模块和菜单。

按钮映射、对话框、UI、元数据、首选项等的API。编写自己的扩展。

异步模型验证

每次定义异步时，您将保存或打开带有许多模型验证规则的模型文件。

发布HTML文档

只需发布HTML文档，您就可以轻松地与其他分析师、架构师和开发人员共享模型。

用于清洁打印的PDF导出

您可以将图表导出为PDF以进行清晰打印，并拥有页面布局和大小等打印选项。

降价支持

在语法高亮和预览的支持下，使用标记语法编辑元素文档。

StarUML安装步骤

1.用户可以点击本网站提供的下载路径下载相应的程序安装包。

2.只需使用解压功能打开压缩包，双击主程序进行安装，弹出程序安装界面。

3.根据提示，点击安装，弹出程序安装完成界面，然后点击完成按钮。

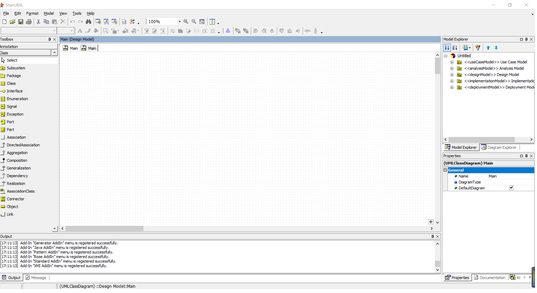

StarUML使用教程

项目

项目是作为单个文件存储的顶级元素(。mdj)。

软件系统建模需要描述多个模型。因为单个角度描述系统是不够的，我们通常在项目中创建多个模型，比如用例模型、设计模型、组件模型、部署模型或者其他模型。

典型的项目被组织成一组UML模型、UML包或UML子系统。如果你想了解更多的UML元素，请参考OMG UML规范。

模型和视图

许多用户混淆了图表或绘图工具(如Micsoft Visio)和建模工具(如StarUML或Rational Software Architect)之间的区别。首先，你需要明白图不是模型。

模型或软件模型是对软件系统任何方面的描述，如结构、行为、需求等。该模型可以用文本、数学或视觉形式表达。元素是软件模型的构建模块。

图表是软件模型的可视化几何符号表示。软件模型可以用一个或多个不同方面的图来表示。例如，一个图可以关注类的层次结构，而另一个图可以关注对象之间的交互。图形由视图元素组成，视图元素是模型元素的可视化表示。

一个模型元素可以有多个对应的视图元素。模型元素有自己的数据，比如名称、原型、类型等等。该视图仅在图中显示相应的模型元素。该视图可能在一个图或不同的图中存在多次。如果模型元素的名称发生变化，所有相应的视图元素都会反映图表中的变化。

部分

剪辑是保存为文件的项目的一部分。mfj扩展。任何元素都可以作为片段导出，但是通常umlPackage、UMLModel和UML子系统都是候选。一旦片段被导出为文件，就可以通过导入项目来重用它们。

请参见

导入剪辑-导入剪辑文件。

导出剪辑-将元素导出到剪辑文件。

配置文件

UML(统一建模语言)是一种通用的建模语言，可以用来表达任何类型的软件密集型系统。由于这个原因，仅仅将UML用于特定的领域或平台是不够的，所以您可能需要定义UML概要文件。StarUML提供了一个可以用来扩展UML的UML概要文件。例如，UML概要文件可以用于以下目的。

特定编程语言(C/ c++、Java、c#、Python等)的概要文件。)

具体开发方法总结(RUP、催化、UML组件等。)

具体领域概况(EAI、CRM、S、ERP等)。)

发展

扩展是一个向StarUML添加新功能的包。例如，扩展可以扩展菜单、用户界面、对话框、建模符号、首选项等。一个扩展可以用JavaScpt、CSS3和HTML5编写，可以使用集成在StarUML中的Node.js。扩展可以通过主扩展注册表轻松安装、卸载和更新。

从模板创建新项目

您可以通过选择模板来启动建模项目。要使用模板启动项目，请从模板中选择文件|新建|[模板名称]。StarUML支持4个默认模板:

统一建模语言——一个具有统一建模语言标准概要文件的单一模型。

UMLConventional使用UML标准概要文件的用例模型、分析模型、设计模型、实现模型和部署模型。

Pilippe Kruchten的4+1视图模型-4+1架构视图模型。

理性:理性:理性玫瑰工具。

数据:一个简单的数据建模项目。

如果您不想使用预定义的模板，您需要创建自己的项目结构。

打开项目

如果您有模型文件(。mdj)，可以在StarUML中打开。打开一个模型文件，按Ctrl+O或选择文件|打开…在打开对话框中选择一个文件。

打开StarUML V1文件

如果您有StarUML V1模型文件(。uml)，可以导入| StarUML 1文件(。UML)通过选择文件| & # 8230；。进口

保存项目

您可以通过按Ctrl+S或选择文件|保存将工作项保存到文件中。如果要另存为另一个文件，请按Ctrl+Shift+S或选择文件|另存为& # 8230；。

关闭项目

要关闭工作项，请选择文件|关闭。如果项目没有保存，系统会询问您是否保存。

退出片段

要将项目的一部分导出为片段，请选择文件|导出|片段…并在元素选择器对话框中选择要导出的元素。

导入剪辑

要将剪辑导入项目，请选择文件|导入|剪辑& # 8230；此剪辑将作为项目的子剪辑。

应用程序配置文件

要包含UML标准配置文件，请在菜单栏中选择模型|应用程序配置文件| UML标准配置文件(v2)。

编辑图表

创建图表

要创建图表:

首先，选择一个元素，其中一个新图作为子图包含在资源管理器中。

在菜单栏中选择模型|添加图表|[图表类型]或在上下文菜单中选择添加图表|[图表类型]。

删除图表

删除图表:

在资源管理器中选择要删除的图表。

按Ctrl+ Delete，或在菜单栏中选择编辑|从模型中删除，或在上下文菜单中选择从模型中删除。

打开图表

要打开图表，请在资源管理器中双击该图表。

亲密关系图

要关闭图表，请单击图表中的关闭图标(X标记)，或按F4，或在菜单栏中选择查看|关闭图表。

要关闭除活动图表之外的其他图表，请按Ctrl+F4或在菜单栏中选择查看|关闭其他图表。

要关闭所有图表，请按Shift+F4或选择菜单栏中的视图|关闭所有图表。

变更活动图

要更改活动图，请在工作图中选择一个图。

要激活下一个图表，请按Ctrl+Shift+]或选择视图|下一个图表。

要激活上一个图表，请按Ctrl+Shift+[或选择视图|上一个图表。

编辑元素

创建元素

您可以使用以下选项来创建模型元素和视图元素。

从工具箱创建元素:

在工具箱中选择[ElementType]。

在图表上拖动元素的大小。如果元素是关系，请链接这两个元素。

请注意

在大多数情况下，从工具箱创建元素意味着同时创建模型元素和视图元素。例如，如果从工具箱在图表中创建一个类，将创建引用模型元素的类模型元素和类视图模型。参见基本概念

如果您已经有一个模型元素，您可以创建一个引用图中模型元素的视图元素。

通过拖放创建视图元素:

在资源管理器中选择一个模型元素。

拖动模型元素并将其拖动到图表上。

在资源管理器中创建模型元素:

首先，选择一个元素，其中一个新的模型元素作为子元素包含在资源管理器中。

选择模型|添加|[元素类型]在菜单栏中添加|[元素类型]或选择上下文菜单& # 8217；。

删除元素

请参见

基本概念-在删除元素之前，您需要区分模型元素、视图元素和图表之间的差异。

删除图表中的视图元素。

选择要在图表中删除的视图元素。

按删除或选择编辑|删除菜单栏或删除上下文菜单。

请注意

删除视图元素不会删除模型元素。

删除模型元素:

在图表或资源管理器中选择要删除的元素。

按Ctrl+ Delete，或在菜单栏中选择编辑|从模型中删除，或在上下文菜单中选择从模型中删除。

请注意

模型元素总是与相应的视图元素一起被删除。

选择元素

要在图表编辑器中选择视图元素:

您可以通过单击元素来选择图表中的元素。如果您想在保持当前选择的同时选择其他元素，请按下Shift键并单击元素。拖动区域时，将选择与该区域重叠的元素。您也可以通过按下Shift键来使用拖动。

如果要选择图表中的所有元素，请按Ctrl+A或选择编辑|，在菜单栏中选择全部，或在上下文菜单中选择全部。

请注意

在图上选择一个元素意味着同时选择模型元素和视图元素。

在资源管理器中选择一个模型元素:

在资源管理器中，可以通过单击元素来选择模型元素。

如果要在资源管理器中选择与图表中所选元素相对应的元素，请按Ctrl+E或在菜单栏或资源管理器的上下文菜单中选择编辑|选择资源管理器。

复制并粘贴

复制或剪切元素进行粘贴时，必须明确区分模型元素和视图元素。如果复制了模型元素，则必须将其粘贴到模型元素下。在这种情况下，所选元素中包含的所有子元素都将被复制在一起。元素可以在同一个图中复制，也可以在不同的图中复制。复制的视图元素只能粘贴到图表中；它们不能粘贴到模型元素上。根据视图元素类型和图表类型，复制和粘贴也可能受到限制。

在图表编辑器中复制和粘贴视图元素

选择图表中要复制的视图元素。(您可以选择多个元素。请参见选择元素)

按Ctrl+C或在菜单栏中选择编辑|复制或在上下文菜单中选择复制。(要剪切视图元素，请按Ctrl+X或在菜单栏中选择编辑|剪切或在上下文菜单中选择剪切)

打开要粘贴复制的视图元素的图表。(见图打开？？)

按Ctrl+V或选择菜单栏中的编辑|粘贴或上下文菜单中的粘贴。复制的视图元素将被粘贴到活动图表中。

在资源管理器中复制并粘贴模型元素:

选择要在资源管理器中复制的模型元素。

按Ctrl+C或在菜单栏中选择编辑|复制或在上下文菜单中选择复制。(要剪切视图元素，请按Ctrl+X或在菜单栏中选择编辑|剪切或剪切内容。

更改字体

更改视图元素的字体、大小和颜色:

选择图表中的视图元素。

按Ctrl+Shift+F显示字体对话框或在菜单栏或上下文菜单中选择格式|字体...。

选择字体、大小或颜色，然后按“确定”按钮。

您也可以使用样式编辑器来更改字体、大小和颜色。

更改线条的颜色

更改视图元素的线条颜色:

选择图表中的视图元素。

按Ctrl+Shift+L显示线条颜色对话框，或在菜单栏或上下文菜单中选择格式|线条颜色...。

选择线条颜色，然后按确定按钮。

您也可以使用样式编辑器更改行颜色。

更改填充颜色

更改视图元素的填充颜色:

选择图表中的视图元素。

使用Ctrl+Shift+I或选择格式|显示颜色对话框。在菜单栏或上下文菜单中填充颜色。

选择填充颜色，然后按确定按钮。

您也可以使用样式编辑器来更改填充颜色。

更改线条样式

更改视图元素的线条样式:

选择图表中的视图元素。

选择线条样式。

线条-按Ctrl+L或在菜单栏或上下文菜单中选择格式|线条样式。

倾斜-按Ctrl+B或在菜单栏或上下文菜单中选择格式|线条样式|倾斜。

圆角-按Ctrl+Alt+L或在菜单栏或上下文菜单中选择格式|线条样式|圆角。

曲线-按Ctrl+Alt+B或在菜单栏或上下文菜单中选择格式|线型|曲线。

您也可以使用样式编辑器为线条设置样式。

设置自动调整

要将视图元素设置为总是自动调整大小:

选择图表中的视图元素。

按Ctrl+Shift+R或(或取消)格式|在菜单栏或上下文菜单中自动调整大小。

您也可以使用样式编辑器为线条设置样式。

设置自动换行

允许文本多行显示:

选择图表中的视图元素。

按Ctrl+Shift+W或(或取消)菜单栏或上下文菜单|换行符。

原型显示

基于原型的元素有六种替代表示。要更改原型显示:

选择图表中的视图元素。

按Ctrl+Shift+0 ~ Ctrl+Shift+5或在菜单栏或上下文菜单中选择格式|立体类型显示|[立体类型显示种类]。

支持的模板显示类型如下:

无(Ctrl+Shift+0):不显示原型。

标签(Ctrl+Shift+1):将原型显示为标签。

装饰(Ctrl+Shift+2):将原型显示为左上角的装饰图标。

用标签装饰(Ctrl+Shift+3):将原型显示为带有装饰图标的标签。

图标(Ctrl+Shift+4):将元素显示为图标。

标记图标(Ctrl+Shift+5):将元素显示为标记图标。

显示可见性

显示(或隐藏)可见:

选择图表中的视图元素。

按Ctrl+Shift+V或(或取消)格式|显示可见的菜单栏或上下文菜单。

显示命名空间

显示(或隐藏)命名空间:

选择图表中的视图元素。

按Ctrl+Shift+N或(或取消)格式|在菜单栏或上下文菜单中显示命名空间。

显示属(标签)

显示(或隐藏)属(标签):

选择图表中的视图元素。

按Ctrl+Shift+P或(或取消)格式|显示菜单栏或上下文菜单。

显示方式

显示(或隐藏)类型:

选择图表中的视图元素。

按Ctrl+Shift+Y或(或取消)格式|在菜单栏或上下文菜单中显示类型。

显示多样性

显示(或隐藏)多样性:

选择图表中的视图元素。

按Ctrl+Shift+M或(或取消)格式|显示各种菜单栏或上下文菜单。

显示供签名

显示(或隐藏)签名:

选择图表中的视图元素。

按Ctrl+Shift+G或(或取消)格式|在菜单栏或上下文菜单中显示为签名。

抑制属

抑制的种类:

在图表中选择一个视图元素(如类)。

按Ctrl+Shift+A或(或取消)格式|属于菜单栏或上下文菜单。

抑制

约束:

在图表中选择一个视图元素(如类)。

按Ctrl+Shift+O或(或取消)格式|使其出现在菜单栏或上下文菜单中。

抑制接收

抑制接收:

在图表中选择一个视图元素(如类)。

按Ctrl+Shift+E或(或取消)格式化|以抑制菜单栏或上下文菜单中的接收。

抑制文字

隐藏文本:

在图表中选择枚举视图元素。

按Ctrl+Shift+T或(或取消)格式|以隐藏菜单栏或上下文菜单中的文本。

隐藏列

隐藏的列:

在图表中选择实体视图元素。

按Ctrl+Shift+U或(或取消)格式化|以在菜单栏或上下文菜单中列出。

调整视图元素

将视图元素放在前面:

选择图表中的视图元素。

在菜单栏中选择格式|对齐|置于最前面，或在上下文菜单中选择对齐|置于最前面。

或者，将视图元素发送到后面:

选择图表中的视图元素。

在菜单栏中选择格式|对齐|发回，或在上下文菜单中选择对齐|发回。

您可以对齐两个或多个视图。
