曲面生成帮简介

曲面生成帮是一款专业的曲面生成软件，采用函数输入生成曲面的方式来生成曲面。通过记忆曲面常用的数学表达式和个人数学创造力，可以轻松生成曲面，支持将数据导入PROE或UG。

曲面生成帮基本简介

"曲面生成帮"使用函数输入生成曲面。只有通过记忆一些常用的曲面数学表达式或发挥自己的数学想象力才能生成。制作简单，生成的曲面表达准确，数据可导入PROE或UG，方便用户进一步开发使用。

使用软件的步骤(完成3个模块的填写或选择):

(坐标系为右旋，X轴为右，Y轴为上，Z轴与观测方向相反，定义Z >: 0，X >；0)

曲面生成帮使用方法

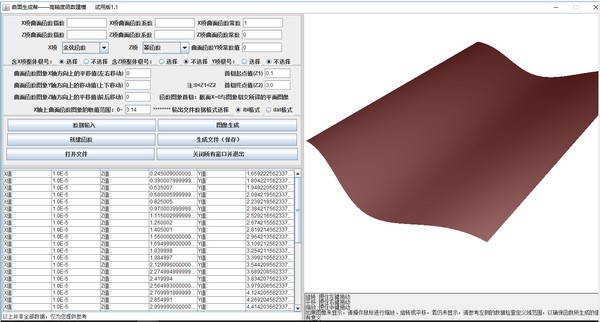

例1支持幂函数输入。具有部分椭球(a = 3；b = 2；C=1)(截图1)表达式示例:y = √ (-0.44 * x 2-4 * z 2+4)。

1.完成功能输入。

x和z指数输入2

x函数系数输入-0.44

z项函数系数输入-4

为x和z常数输入0。

y项常量输入4

类型选择:X项和z项均选择幂函数。

根号选择:带X和Z的整体根号为“无选择”，带Y的根号为“选择”

2.完成图像空间位置和域范围的确定(由于受到X >:和0 z >: 0的限制，即只显示坐标系范围的1/4，所以经常需要根据需要移动图像的空间位置)。

X轴方向的平移值为0(左右移动:左移动为正，右移动为负)

Y轴方向的平移值为0(上下移动:向上移动为正值，向下移动为负值)

Z轴方向的平移值为-1(前后移动:由于Z，向前移动为负，向后移动为正

基于翻译后的图像，X轴上的值范围为0 & # 8211；2.9(输入2.9)

总理的起点值为0.1(Z1)(总理是截面X=0与曲面相交得到的平面曲线)

首相的端点值是1.9(Z2)

总理的起点值和终点值是总理曲线和Z轴(0

注意:一般为了保证生成的值有意义，可以适当缩小定义域的范围，所以X轴和Z1、Z2上的值要合适，不要接近定义域的极限值。

3.点击“数据输入”完成上述数据输入，然后点击“图像生成”生成图像。点击“生成文件(保存)”在d盘目录下生成“qmscb”文件夹，点击“打开文件”查看数据。您可以将数据存储格式确定为。ibl或。根据您自己的需要，以便于pe或ug的进口。

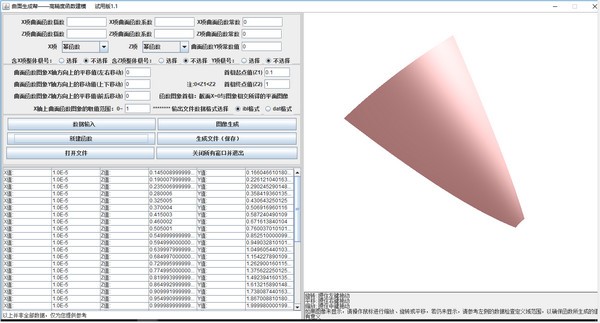

示例2支持多数据输入(最多10次)。以y = x ^ 2+z ^ 2+x+z为例(截图2)

1.函数输入:首先，完成x和z的二次项的输入:

x和z指数输入2

为x和z项的函数系数输入1。

为x、z和y常量输入0。

类型选择:X项和z项均选择幂函数。

根号选择:全部为“无选择”

2.完成图像空间位置和域的确定。

x轴方向的平移值为0。

Y轴方向的平移值为0。

z轴方向的平移值为0。

x轴上的值范围是0 & # 8211；1(输入1)

总理的起点是0.1(Z1)

总理端点值1 (z2) (0

3.点击“数据输入”完成X、Z第二项的输入，再输入X、Z第一项:X、Z的指标输入1，X、Z的函数系数输入1，其他数据不变。

4.再次点击“数据输入”完成X、Z主项的输入，点击“图像生成”生成图像。

例3

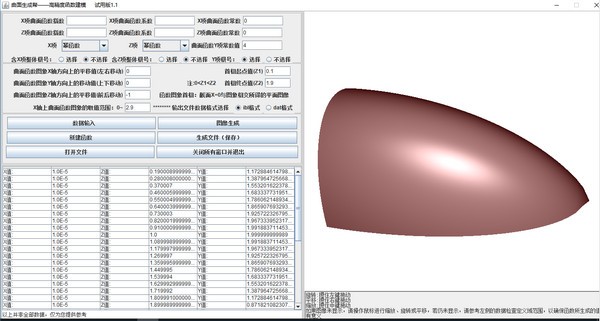

支持以幂函数形式输入复合函数，以y = √ (1+(cosx) 2)+z(截图3)为例:

1.

为x索引输入2，为z索引输入1。

为x和z项的系数输入1。

为x项常数输入1，为z项和y项常数输入0。

x项的函数类型选择“余弦函数”，z项选择“幂函数”。

带有x项的整个部首数字是“选择”

带有z项和y项的整根数为“未选择”

2.

所有翻译值都是0。

X轴上的0 & # 8211；3.14

总理的起点是0.1，终点是3.0。

3.

输入数据，生成图像和文件。

注意:点击“图像生成”生成图像。可能因为显示范围的原因，需要用鼠标调整图像的位置和大小才能看到图像。如果调整后仍然看不到图像，请检查窗口左下方生成的数据是否有意义。

运行程序时，请添加信任，以防杀毒软件查杀。

这个版本是试用版，只提供了5个文件的数据，正式版提供了全部40个文件的数据。

数据导入说明

PROE:

创建新文件(零件)，插入-混合-曲面，通过相关菜单管理器选择“平滑”，默认选择“右”基准平面作为绘图平面，再次点击“默认”，插入-建模基准-曲线，

选择“自文件”和“完成”，选择坐标系，选择相关数据，生成曲线(模型基线)，绘制样条，根据曲线绘制点(按中间按钮三次完成绘制)，长按右键-切换截面，然后以同样的方式绘制。

对于下一个截面，绘制完所有截面后，单击“完成”图标，选择“完成”(右下角的复选图标)，输入相应的截面深度，然后完成并确认。

UG:

创建新模型，插入曲线拟合样条线(如果没有此按钮，需要添加)，在步骤面板中选择“点-从文件”选择相关数据，(拟合参数可以适当调整以减少误差)，应用，右键单击并选择“拟合窗口”，

观察生成的曲线。用同样的方法生成几条曲线后，插入-网格曲面-通过曲线组，选择相关曲线，单击添加新集，然后单击选择曲线，然后再次添加，以此类推，直到选择所有曲线，然后确认。
