FastSUN

FastSUN简介

Fastsun照片分析计算软件(照片分析计算工具)是一款非常强大且简单易用的照片分析计算辅助工具。哪种照片分析工具比较好用？为您推荐这款Fastsun照片分析计算软件，制作简单方便，可以帮助用户更加轻松快捷地分析计算照片数据。软件可以帮助用户分析计算不同城市不同的照片标准，还可以添加窗户、阳台、平屋顶等参数标准，简单方便快捷，非常好用。

FastSUN基本简介

FastSun是一款基于AutoCAD的照片分析软件，是规划管理、规划设计、建筑设计、房地产开发等领域的强大照片分析工具。

FastSun的主要功能有光照标准设置、光照建模、单点分析、线分析、面积分析、棒影分析、阴影分析、窗口分析、明暗关闭。

部门分析、遮挡范围分析、建议范围分析、窗口照片对比分析等。同时引入设计高程建模进行3D现场照片分析，全面解决全国各地的问题。

随时分析问题，计算科学准确，使用简单方便。

FastSUN功能介绍

1.根据设置:可以独立选择或设置当前图形的基本属类。包括城市地理经纬度、照片标准、图形单位、文字大小等。

2.模型变换:封闭的多剖面线和各种复杂的原始建筑模型，可以灵活地变换成具有高度和底立面的建筑剪影模型。

3.照片造型:提供窗户、阳台、坡屋顶等丰富的造型手段。，可以方便地建立满足照片分析要求的复杂三维建筑模型。

4.型号:方便对建筑物、窗户等进行编号和修改。，便于窗口审批表单的遮挡分析和统计。

5.单点分析:自动计算单个建筑或群体建筑区域内任意点的拍照时间，自动在地图上标注单点的位置和编号，生成单点分析结果的统计报告。

6.沿线分析:自动沿建筑剖面或任意定义高度的线等距离分布分析点，分析结果可自动标注在分析线上。

7.区域分析:自动分析计算任意封闭区域内的光照时间，并根据分析结果自动生成平面光照的数字模型图。

8.沿线三维分析:对设计方案中的某一条线进行分析计算，按照给定的采样间隔，将实际计算结果用数值直观地显示在图纸上。

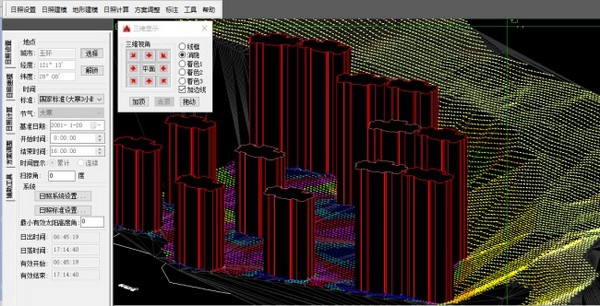

9.三维场地分析:对设计方案中的任意区域进行分析计算，按照给定的网格采样间隔，在图形上用数值直观地显示实际计算结果。

10.棍影分析:根据照片时间间隔，自动计算并绘制建筑群内或建筑物轮廓上某一点的棍影投影图。

11.圆锥分析:指定分析点全天运行的太阳圆锥轨迹可以集中反映该点的光照情况，快速确定遮挡源，便于根据方案进行调整；

12.阴影分析:自动计算并绘制单个建筑或多个建筑组合轮廓的连续阴影图，并根据时间间隔动态模拟阴影演示过程。

13.窗户分析:建筑物窗户的左端、右端、中点、全窗照片分析图及详细报表统计。

14.等光照分析:在平面和立面上画出光照时间满足或不满足给定数的域的边界线。

FastSUN软件特色

1.灵活的标准

轻松设置照片标准，预置主城市标准模板，选择城市名称自动获取经纬度，从结果标签查看计算标准。

2.简单建模

建筑建模简单，可以输入建筑底部的相对高度，支持窗户、阳台、平/坡屋顶的绘制，其他软件生成的模型可以直接转换。

3.拟议的分析

确定拟建建筑物的位置后，计算建筑单元的高度；高度确定后，计算建筑位置或旋转角度，为建筑方案设计提供依据。

4.专业声明

多照片分析表:窗口照片分析表、单点分析表、窗口照片对比分析表，可导出完整的照片分析报告，模板可定制。

5.三维分析

通过离散点、轮廓线、特征线和建筑基线，可以快速建立三维表面模型。只需输入相对地面高度，即可自动计算分析点的高程。

FastSUN更新志

根据分析计算软件FastSUN V13.0的升级修改，对以下内容进行了改进:

1.本次升级支持AutoCAD2015和2016平台，不再支持CAD2007及以下平台。支持Win10 32/ bit系统；该版本是大版本升级，建议重装；

2.增加了“窗宽端点偏移”的参数设置，软件可以根据偏移距离自动选择有利的1.8m窗台位置，满足GB/T 50947-2014中5计算参数和方法第5.0.6条的要求。

3.增加“建筑复制”功能，将一栋建筑的高度复制到其他建筑，包括建筑的女儿墙高度、房屋高度、业主高度、室内外高差、底层标高等参数；

4.增加【多段线顶点清理】和【多段线自动清理】两个功能，可以批量自动删除建筑轮廓上的重复节点和一个方向上的多个节点，解决建筑轮廓上冗余重复节点导致的光照计算不正确的问题；

5.窗口照片对比分析，增加“建筑物拆除”选项，分析拆除前照片与施工后照片对比；

6.完善【对象范围】功能，增加对选择地方标准的支持，如浙江、上海、济南的地方标准；

7.完善【沿线分析】功能，输入楼层号即可自动计算阴影面高度进行分析；

8.改进【窗口照片对比分析】和【全窗口照片分析】功能，可以控制只显示总照片时间和具体的连续照片时间段；

9.完善【窗口照片对比分析】功能，可以控制分析结果的显示内容。有五种方式:全部，施工后不满足，施工前后满足，施工前后满足，施工后不满足，施工前后不满足。

10.完善【三维场地分析】功能。地形可以直接参与计算分析，当然也可以直接分析坡度的拍照时间。

11.优化局部光照计算函数的计算速度；

FastSUN常见问题

1.根据分析，需要哪些步骤？

①进行照片设置。

包括地点、时间、系统设置和标准设置，不需要设置被分析的图形。

②进行照片建模

如果是3D模型，可以直接转换；对于平面建筑图形，需要通过建模将平面图形转化为三维模型。

③选择参与分析的建筑模型，通过各种方式进行照片分析。

在方案初期，建议可以先使用沿线分析功能。如果方案不满足采光要求，可以使用软件提供的建筑高度计算、建筑位置计算等功能对方案进行调整。方案后期可以通过区域分析、窗口端点分析等照片分析方法对表格进行分析。

④最后，导出照片报告。

目前软件提供通用摄影报道模板和杭州、宁波、温州、上海摄影报道模板。用户还可以自定义照片报告模板。

2.建筑底部距计算基准面的高度是什么意思？

①目前几乎所有的照明分析软件都假设地面是水平的；如果建筑底标高不同，则以某一高度作为基准面，其他建筑增加高度(相对于该基准面的高度差)。

②红叶软件的提示是:建筑底部离地面的高度；天正软件提示:建筑底层标高；中智软件提示:建筑架空高度；我们软件的提示:建筑的底立面，这几个意思是一样的。

③为了计算简单，这部分离地高度没有物理封闭，相当于建筑物被抬高了一个高度。这次可能会通过上调造成一些误差，但实际影响并不大。

④最准确的提示应该是:建筑物底部距分析基准面的高度，如果假设分析基准面标高为200，具体建筑物的绝对标高为205，可以输入5；如果假设分析基准标高为0，则应输入每栋建筑物的绝对标高值。

⑤如果使用我们的三维地形分析，必须假设分析基准高程为0，即输入各建筑物的绝对高程值。
