总规控规设计软件GPCADK

总规控规设计软件GPCADK简介

通用规划控制设计软件主要适用于城市总体规划、控制性详细规划和指标分析。还可用于制定公园规划、城市发展规划和景观规划，可生成道路规划图、土地利用现状图和规划图、市政规划图、控制性法定图等。

总规控规设计软件CADK基本功能

标准配置、地形处理、路网绘制、地块生成、地图生成、竖向设计、规划分析、三维分析、指标展示、标注等。，详见公司官网的产品介绍。

总规控规设计软件CADK基本简介

该软件符合国家相关标准和规范，同时内置了最新的GB 50137-2011《土地利用标准》和CJJ/T199-2013《城市规划数据标准》，以及国内多个省市的地方标准，可以方便地添加新的标准和设计规则，用户原来绘制的现状图也可以方便地转换使用。在路网生成与编辑、地块生成与统计、图形自动生成等方面可以大大提高设计效率。

该软件不仅能实现按规划单元、街坊、地块的多级控制进行土地利用规划，而且能满足灵活用地和《城乡规划法》的要求。也可以根据剧情等级直接设置所有指标。

该软件生成的成果图形采用开放的通用格式，图形数据可直接导入ArcGIS空间数据库，可与图形管理软件FastDWG和图形资源管理平台FastMAP相结合，实现监管资源的有效组合。

总规控规设计软件CADK独特亮点

可定制的标准和可转换的旧图纸；工具映射和专业分析；结果可以存储起来，软件可以很容易地升级。

为适应国家土地利用分类新标准的推广，软件提供了新旧标准分类对应关系的交叉核对、自动交互转换原旧标准编制设计成果、快速实现新旧标准转换等功能。

软件提供国家和地方标准的模板配置(图层、地色、图纸模板、标准表、配套图例等。)，使得软件既有通用性又有本地性。

客户用AutoCAD或其他软件直接绘制的图形结果可以快速转换成CAD图形格式(通过图层匹配、几何识别、块读取等手段。).转换完成后，可以使用道路编辑、街区查询、绘制平面图、分析统计、表格绘制等高级功能。

总规控规设计软件CADK软件特色

CADK标准定制和规范查询

1.设置各种系统参数和绘图参数，以适应不同的绘图标准。

2.可以自由定义图层标准，可以提前创建图层，满足不同省区不同图层的使用标准。

3.土地利用分类(图层和填充颜色)可自由定义，符合各省区土地利用代码地方标准，软件提供部分省市的国家标准和标准文件。

4.单元、街坊、地块的标注样式自由增加，满足各省区的管制性标注标准。

5.可以定制图框模板、标准表和配套图例，以满足不同省份和地区的不同标准。

6.一个地区的一套标准。选择区域标准后，标准表和支持插图将自动匹配。

7.提供全面的国家规划规范和部分地方监管规范，方便网上查询。

CADK地形图管理、输入和地形分析

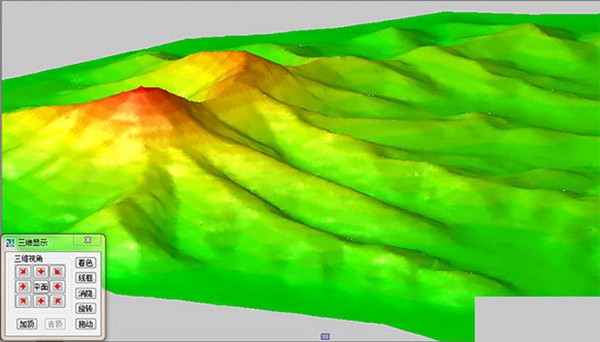

三维自然地形

1.地形图可以通过外部参照进行管理，外部参照管理的地形图可以正确识别高程。

2.可以快速识别和转换地形图上的高程点和高程线。

3.支持导入各种常用格式的全站仪测量数据。

4.提供等高线和离散点，可以过滤掉非模数等高线和离散点。

5.分析地形的高程、坡度和坡向，并填写或标明。

6.提供指定范围内斜面的拟合分析，计算拟合坡度/坡向/土方填挖量等。

7.快速绘制原始表面轮廓和设计场地轮廓。

8.根据生成的自然和设计三维模型，一次性计算场地整体土方量，并标注显示。

CADK道路生成和垂直

1.对于现有的路网地图，可以通过设置图层或颜色进行快速转换。

2.通过道路中心线，可以一次性批量生成道路和交叉口。

3.便捷的参数化道路绘制，根据标准参数自动进行路口处理，支持环形道路，标准参数可编辑修改。

4.支持路口整体平移，支持单条道路端点移动，道路参数化时自动调整图形。

5.提供道路长度和面积的统计功能，可按道路名称或道路等级统计，也可按用地范围统计。

6.可以一次标记道路端点坐标、道路名称、宽度和圆角半径。

7.根据道路名称编号或道路宽度自动生成道路列表。

8.道路高程标注可以直接标注软件没有画出的道路，自动计算标注道路坡度，高程修改后自动调整坡度。

CADK控制的绘图生成

1.改变旧标准编制设计成果，快速实现从旧标准到新标准的翻译。旧标准和新标准自动且交互地相互对应。

2.规划区域可以按照规划单元、街坊、地块三级指标控制模式进行划分，也可以按照地块级别设置所有指标。

3.单元号可以通过定义规则自动生成，街坊号可以自动继承单元前缀，地块号可以自动继承街坊前缀。

4.地块生成方便，只需要指定地质，快速生成地块边界。

5.地块边界生成稳定，提供累积搜索、追踪描述、在线搜索等多种生成方式，可生成100%地块边界。

6.提供道路用地生成功能，可以通过道路中心线一次生成道路用地。

7.根据道路等级自动批量生成道路限制开放路段。

8.根据地块地质和道路坡度走向自动批量生成建筑退让控制线。

9.提供生成当前地块和建筑图，以及在当前地块和规划地块之间转换的功能。

10.提供原出图图自动转换功能，自动识别其他软件的出图参数，自动提取出图标记。

11.支持宗地边界整体或单边后退，支持现有宗地的分割、合并和删除。

12.提供地块颜色填充和底部显示以及色块面积累积计算功能。

13.提供重叠地块和剩余土地利用的功能。

CADK索引条目查询

1.单位、街坊、地块，双击边线即可进入查询。

2.将鼠标移动到图的边缘附近，以动态显示图。

3.可在范围内输入地块控制指标，自动计算人口、车位默认值，自动从地图上读取配套公建，批量复制地块。

4.单元号、街坊号、地块号可以批量定义，也可以自动增减。

5.邻域号可以自动继承单元前缀，地块号可以自动继承邻域前缀或自定义前缀，可以一次性修改。

6.单元、街坊、地块的标注方式和内容可以自定义，支持批量标注，标注修改后会自动更新。

CADK控制计划生成

1.指定范围，计划内容和缩略图将自动生成，计划将在地块调整后自动刷新。

2.图纸在主图纸上自动生成，可以导出为文件(保证坐标位置不变)，列表自动填充。

3.提供地图编辑功能，在地图中直接标注坐标、尺寸、比例尺、道路名称，与母图保持一致，删除地块，自动刷新调整缩略图和指标表。

4.支持修改图例和文字比例因子，使打印不同比例的图纸时文字高度一致。

5.绘图框中的内容支持CAD命令的编辑、修改、添加和删除。

CADK控制指数分析

1.提供地块综合搜索功能，可通过设置查询条件自动搜索出相关地块，并可直接修改地块并定位其位置。

2.土地平衡分析可以按大类或小类统计土地利用范围内各土地的面积和比例。

3.对地块进行综合分析，自动统计用地范围内的建筑面积、建筑面积、绿化面积，计算三大指标(容积率、绿地率、建筑密度)的最大值、最小值、平均值、净值。

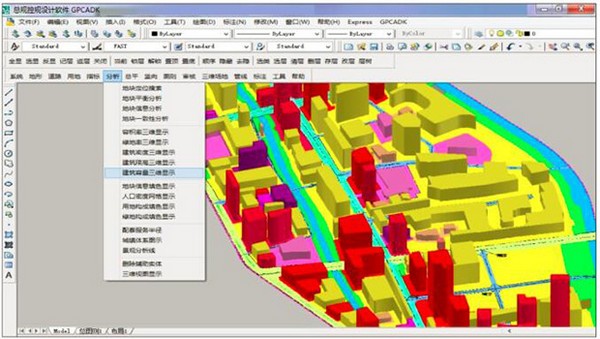

4.地块容积率和建筑限高可以三维对比显示，也可以分段填色显示(支持真彩色)，人口密度可以网格对比显示。

CADK索引表的生成

1.剧情控制指标列表可自动统计，支持横竖表格，表格内容可自由定义。

2.该图支持导入和导出excel。

3.自动生成控制性详细规划单元现状土地利用构成表。

4.自动生成控制性详细规划单元的规划用地构成表。

总规控规设计软件CADK功能介绍

自定义标准-内置多个省市的国家标准和规划标准，可以添加标准、设置图层、线型、图例符号等。

智能绘图——智能搜索生成地块边界，智能生成法定图则，智能关联刷新主平面图和平面图指标，智能关联道路标高和坡度。

自由转换——用户自行绘制或其他软件生成的路网图、地块图自由转换，格式可自由定义。

统计——汇总统计各类指标表格，可导出EXCEL，三维彩色显示监管指标，检查绘图指标的合理性和准确性。
