超级绘图王

超级绘图王简介

建筑CAD超级绘图王是一款专业的建筑制图设计软件，可以完美解决建筑制图中遇到的各种疑难问题。超级绘图王简单易学，绘图速度超快，是最理想的建筑绘图设计软件！

超级绘图王软件简介

超级绘图王是第一个专门为建筑施工图设计的软件(同时也兼顾了其他行业的绘图)。建筑企业中的技术员、资料员等人员需要大量的绘图，但目前还没有非常适合他们的绘图软件。AutoCAD是目前主要的建筑制图软件，但并不是专门为建筑制图开发的，所以学习起来比较困难，绘图速度也比较慢(因为不具备通过参数自动生成图纸的功能)。

超级绘图王用于彻底解决建筑企业人员遇到的各种绘图问题。它既有基本的绘图功能，又有参数化绘图功能。通过基础绘图功能，用户可以自由绘制直线、圆弧等各种基础图形。通过参数化绘图功能，用户可以通过输入房间尺寸自动生成建筑物的图纸。

超级绘图王软件功能

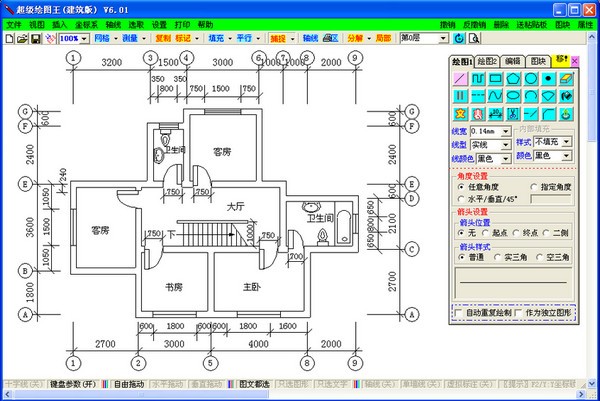

主窗口包含菜单、工具栏、绘图区、状态栏和一些小功能(如提示标签、绘图区大小调整控制块等。).绘图区是用户可以在上面绘制图形的“画布”，是软件的主要工作区域。绘图区域固定在主窗口客户区的左上角，但其大小是可调的。

主窗口中有一个长长的小窗口叫做提示标签，用来显示一些提示，比如移动鼠标时的当前鼠标位置，当前绘制形状的参数(直线的长度，圆的半径等。)画图的时候，还有一些步骤比较多的时候下一步该怎么做，等等。

主窗口底部是状态栏，状态栏由许多“方块”组成，每个方块都是一个小矩形区域。除了最后一个单元格只用来显示提示外，其他所有单元格都有控制功能，具体功能在后面章节描述。

面板的主要功能是发布绘图命令和设置绘图参数。

超级绘图王软件特色

超级绘图王有四个特点:操作简单，自动生成，功能实用，难度大。

简单点

在那个叫CAD的软件里，超级绘图王绝对是最简单的，基本上可以做到“一学就会，终生难忘”。

①所有作品都在尊重行业习惯的同时，力求直观，让用户想怎么画就怎么画，就像用尺子铅笔手工画一样。

②软件界面精致巧妙，主要功能集中在一个面板窗口中。选择一个功能后(比如选择一条直线)，所有辅助选项(比如画直线时的线型、线宽、线条颜色等画线参数，以及直线是否有箭头、箭头的样式等附加参数。)都显示在面板窗口下方的可伸缩区域，让所有可用的作品一目了然，用户只需在很小的区域内移动几次鼠标。

③超级绘图王完全从底层独立开发(而不是基于AutoCAD等现成软件的二次开发)。因为它从核心上是为特定行业的需求而设计的，功能集中，结构简单，没有多余繁琐的东西(而通用软件往往集成了各行各业的需求，所以结构庞大)，这就从根本上决定了它简单易学，是一个“轻量级”的绘图工具。

2.自动生成

一幅大图中可能有成千上万个数字。用户一定要用手一个一个画出来吗？那样的话，我不知道猴年马月。更可怕的是，由于图纸上的数字是相互关联的，所以即使画好之后对图纸稍加修改，有时也会牵一发而动全身，由此产生的工作量也不会让人抓狂。

手绘时，图纸无论大小，都需要一张一张地画。然而，这一规则不适用于计算机绘图。计算机绘图的规则是，绘图应该由软件“计算”，而不是由用户“绘制”。

在计算机绘图中，用户的工作是“告诉”软件如何生成图纸，而不是一张一张地画图！只有这样，用户才能从繁琐的绘图工作中解脱出来，专心于图纸的“设计”而不是“绘图”。同时，图纸的修改也简化为设计参数的调整(图纸可以由软件自动重新生成)。

超级绘图王内置了建筑图纸自动生成功能，可以自动生成大部分图纸。用户只需对生成的图纸稍加修补，因此它具有极快的绘图速度。一份简单的建筑计划十分钟就能完成。

3.功能实用

超级绘图王软件在功能设计上特别注重实用性。它具有一些其他CAD所不具备的独特功能，可以大大提高图纸的绘制速度。例子如下:

(1)自动重复功能，可以在绘制一个基本图形后，由软件按照设定的间距和偏移量自动生成一批相同的图形，在绘制“填充符(一批相同的图形)”时极为方便。

(2)标记功能，可以在图形的指定位置进行标记，例如在圆的5个等分点或距离直线的一个端点20mm的位置，为定点开门、定点开窗等需要精确绘图的工作提供了极大的方便。

(3)图块功能:图块是用户自定义的图形，可以实现“一次绘制，多次使用”，从而提高图形的利用率。比如门、窗、电器开关、插座等。，在许多绘图上是相同的，可以从一个绘图复制到另一个绘图。超级绘图王有非常强大的磁贴功能，磁贴的定义、使用以及与他人的交流都非常简单。

4.这并不难

难画的图形是最让用户头疼的，因为如果得不到软件足够的支持，根本画不出这样的图形！超级绘图王对建筑制图中可能遇到的疑难图形逐一进行了筛选和破解，让对于用户来说，疑难图形比普通图形更容易画出来，例如:

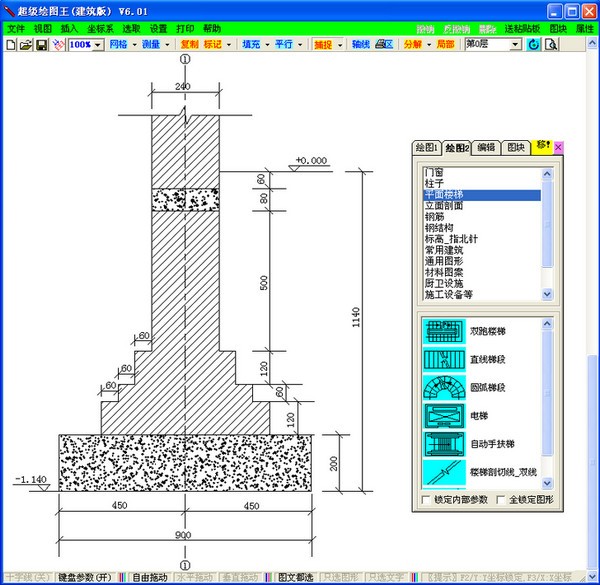

①图案填充:图案填充是用户经常遇到的困难任务之一。比如地基剖面、楼梯剖面都需要图案(剖面线或石头、沙子等。)填写在各部分中。因此，超级绘图王提供了快速填充功能，用户只需点击鼠标，就可以用预定义的图案填充任何复杂区域。在此基础上，只需几分钟就可以绘制出复杂的地基剖面图。

②常用符号:很多建筑图纸上需要标注的符号，键盘上根本没有(比如各种钢筋符号)，输入起来很麻烦。超级绘图王将这类常用但输入困难的符号收集起来，放在一个名为“常用符号”的窗口中，用户可以随时选择，也可以自行修改，大大加快了困难符号的输入速度。

③专业图形:所有建筑行业常用但难以绘制的图形都内置为“专业图形”，从门、窗、柱、墙、楼梯、电梯、卫生间、脸盆等建筑制图中使用的图形，到塔、池、电源、圆锯、施工水电线路等建筑布局中使用的图形。，这些都是一笔就能画出来的，就算是像地暖线这种相当复杂的图形都不够。

除了以上功能，超级绘图王还具有读取AutoCAD文件、将绘制的图纸保存为AutoCAD文件、将绘制的图纸一键发送到Word或各种建材软件的功能。总之，经过十几年的发展，该软件已经非常成熟和完善，也是唯一一款为建筑企业的图纸需求提供“从头到脚”全方位支持的软件。

超级绘图王功能介绍

超级绘图王作为一款专门为建筑企业开发的绘图软件，不仅可以绘制建筑的总平面图、平面图、立面图、剖面图、结构图、详图、设备施工图、建筑电气图、管道工程图、钢结构图，还可以方便地绘制建筑企业施工管理中使用的各种图纸，如:双代号网络图、时标网络图、施工平面布置图等。

超级绘图王使用方法

1.了解绘图按钮

绘图功能都作为面板集中在两个“绘图”选项页中。在“绘图1”选项页中提供了基础图形的绘图功能，在“绘图2”选项页中提供了建筑专业图形的绘图功能。本章只介绍“绘图1”选项页中基本图形的绘制。

绘图参数

1.适用于所有图形的通用绘图参数

对于每个基本图形，至少可以设置三个参数:线宽、线型和线条颜色(见图2-2)。

绘图步骤和描述约定

1.绘图步骤

按照以下步骤画一个图形(参考图2-3，画了两个矩形):

画点划线。

点划线是由重复出现的长线、间隙和短线组成的直线。画图时，先选择点划线按钮，此时会出现图2-7所示的画面。用鼠标拖动图中的长线控制块、间隙控制块或短线控制块，分别调整点划线的长线、间隙和短线部分的长度。

控制线绘制角度

直线、折线、点划线在它们的特殊绘制参数中都有一个“角度设置”项，用来控制绘制线条的角度。以虚线为例，其图片如图2-9所示。角度设置框中各项的含义如下:

画一个普通的矩形

选择矩形按钮(所选图片如图2-10所示)，设置绘图参数。在绘图区域中，在矩形的一对对角顶点处单击鼠标左键，绘制一个矩形，如图2-11所示。

注意:如果勾选了图2-10中的“分解”复选框，矩形在画好之后会立即分解成四条直线(四条边)，画好之后需要单独做矩形的一边时可以选择。

超级绘图王注意事项

本协议是软件产品的法律协议，包含软件开发商对用户的承诺和升级说明。请仔细阅读。

一旦您安装、复制或以其他方式使用本软件产品，即表示您同意受本协议条款和条件的约束。如果您不同意协议的条款，您将无权使用该软件产品。

1.本软件产品受版权法、国际版权条约和其他知识产权法律和条约的保护。用户仅获得使用该软件产品的权利。本软件及其相关文档的所有版权和其他知识产权都属于作者，受适用的版权法和其他知识产权法律和条约的保护。

2.该软件只能在一台计算机上安装和使用。

3.您不得:

*删除本软件和其他副本的所有版权；

*出租本软件产品的任何部分；

*制作并提供软件的注册机和破解程序；

*对软件进行反向工程，如反汇编和反编译。
